Elektriske potentialer på ledende papir

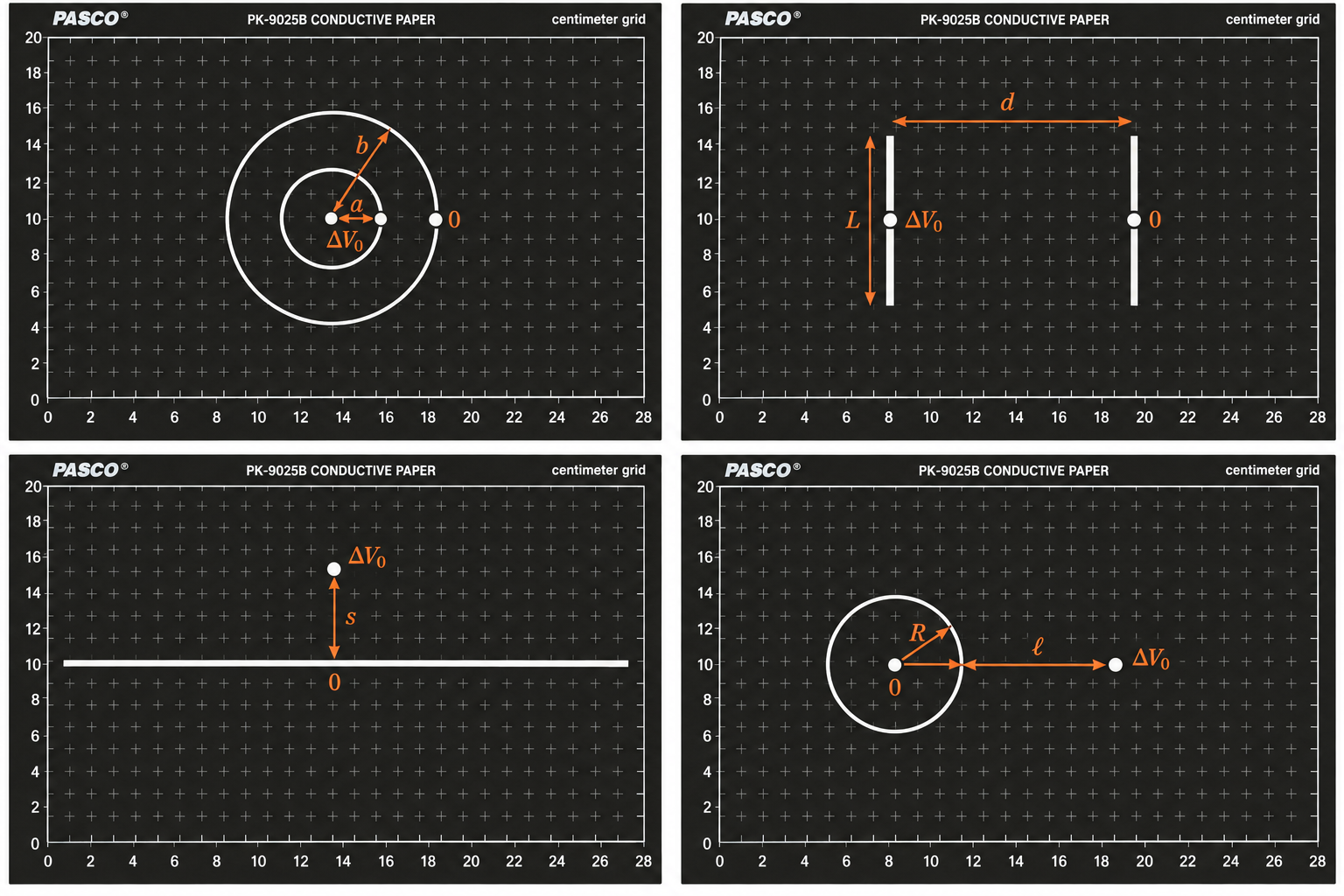

Forsøgets fire opstillinger

Til alle opstillinger gælder følgende opsætning:

1. Fastgør det ledende papir på underlaget med tegnestifter i alle fire hjørner.
2. Tegn den valgte opstilling på det ledende papir med sølvtusch.
3. Sæt tegnestifter i de markerede kontaktpunkter på elektroderne.
4. Forbind tegnestifterne med krokodilleklemmer til spændingsforsyningen, så spændingsforskellen mellem elektroderne bliver  .
5. Vælg en elektrode som nulpunkt og forbind voltmeterets COM-indgang til denne elektrode.
6. Brug målesonden i  -indgangen til at måle potentialet forskellige steder på papiret.
7. Kontrollér, at opstillingen er forbundet rigtigt. Mål direkte på den elektrode, der er forbundet til COM, og kontrollér, at voltmeteret viser cirka  . Mål derefter direkte på den anden elektrode, og kontrollér, at voltmeteret viser cirka  .
8. Hvis voltmeteret viser negativ spænding, kan I bytte om på   og   fra spændingsforsyningen.
